水分觀察鏡的結構如圖49-40所示。在一般的液流觀察鏡中裝入一只能顯示含水量的紙心，就構成了含水量觀察鏡。紙心在某種金屬鹽濟液中浸泡過。金屬鹽與制冷劑中的水分相遇發生化學反應生成水化物，視含水量的不同，水化物呈現出不同的顏色。觀察鏡的外環上有比色帶，給出各種顏色所代表的含水量數位。

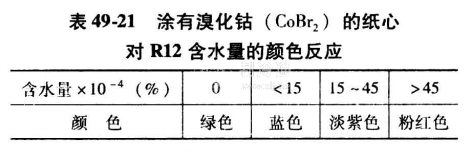

觀察時，將紙心的顏色與比色帶的顏色對比，從而知道系統中制冷劑的含水量及其是否在許可的范圍內。例如，涂有溴化鈷( CoBr2)的紙心對R12含水員的顏色反應如表49-21所示(溫度20一40℃時)。

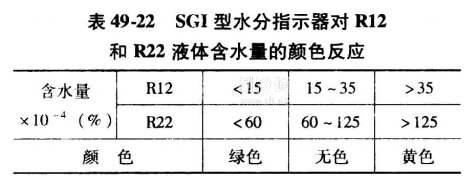

又如，Danfos，公司的SGI型水分指示器對R12和R22液休(傲度20一40℃時)含水量的顏色反應見表49-22。
R12和R22的含水量允許值分別是15 x 10ˉ?和60x10ˉ?。若水分指示器反映出含水量超過上述值，應及時更換干燥劑，以免發生冰堵和腐蝕。
