多功能熱泵型機組，與單冷式(風冷或水冷)熱回收冷水機在功能上的不同之處，主要在于后者提供熱水只是在冷水機運行供冷時才有可能。多功能熱泵型冷熱水機組則不存在這樣的依存關系。實質上，這類機組是在空氣一水或水一水熱泵型冷熱水機組的基礎上，派生出的非常節能的全天候冷熱水制備機組。從結構上看，只是在水側多增加了一組水冷盤管，用作輔助換熱器。也正因此，機組的功能和運行工況的靈活性卻得以大增。圖52-25一圖52-30所示即為這類機組的典型代表及其可能實現的運行模式。圖52-25為機組按照常規的風冷制冷運行工況。

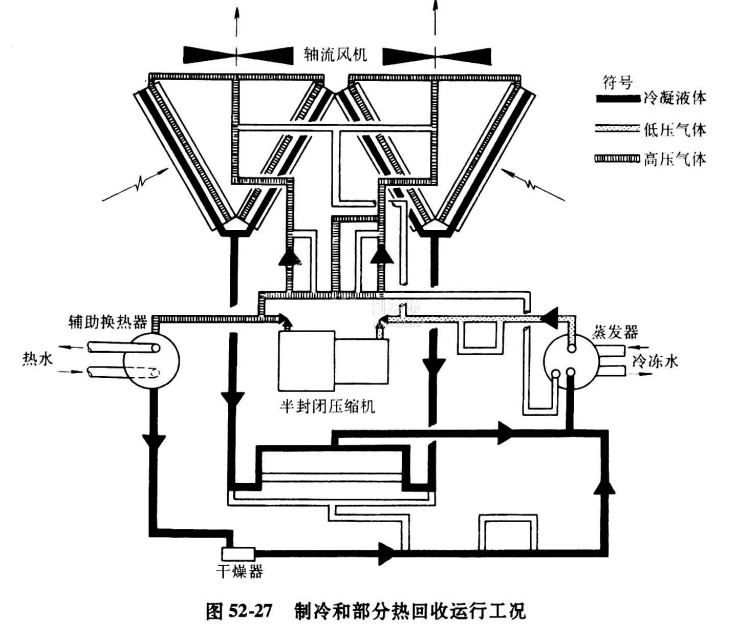

顯然，這時由于用戶不需用熱，所以也不需利用輔助換熱器的運行來回收熱量。圖52-26為制冷和全部熱回收運行工況，當用戶需要供冷又需供熱時，機組按此工況運行。此時，制冷過程中的冷凝熱，可全部得到回收，因而獲得一定溫度和流量的熱水。顯然，此時兩只風冷冷凝器將停止工作。圖52-26為機組的制冷和部分熱回收運行工況。
當用戶需用的熱量，小于機組的最大回收量時，可按此工況運行，利用部分制冷劑通過輔助換熱器，以實現部分熱回收，而將多余部分的冷凝熱，仍舊通過風冷途徑排放。圖52-27為單純空氣一水熱源熱泵運行工況。此時用戶不需要供冷，全部制冷劑通過空氣側換熱器吸取大氣中的熱，在輔助換熱器(冷凝器)中放出，向用戶供送熱水，原蒸發器(水冷卻器)停止工作。
