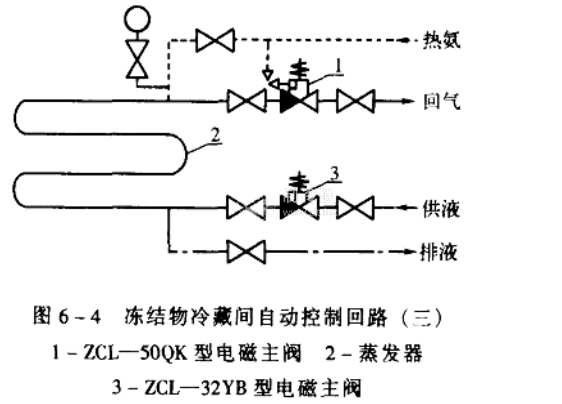

回氣管上采用氣用常開型電磁主閥的控制回路見圖6-4所示。
當需要降溫時，電磁主閥1斷電開啟，電磁主閥3通電開啟，蒸發器開始降溫。當冷間溫度至設定值下限時，溫控器指令電磁主閥3關閉，延時數分鐘，再指令電磁主閥1的電磁導閥開啟，熱氨進入主閥活塞上方，使主閥關閉。
由于氣用常開型電磁主閥靠自身彈簧力開啟，蒸發器降溫時回氣電磁主閥也沒有開閥壓力降。導壓管引來的壓力將主閥關閉。導壓管一般接在熱氨管道上(也可以接在比主閥進口壓力高0.1 MPa以上的壓力管道上)，主閥關閉時，熱氨會從主閥活塞的平衡孔進入回氣管，引起能量損失。所以，須將導壓管上的角閥(一般都裝在主閥上)調好，只要能使主閥關閉，
開得越小越好。另外，氣用常開型電磁主閥的電磁導閥在蒸發器停止降溫時處于通電狀態，因此，這種控制方案用于蒸發器工作時間比停止工作時間長的庫房較為合適。
