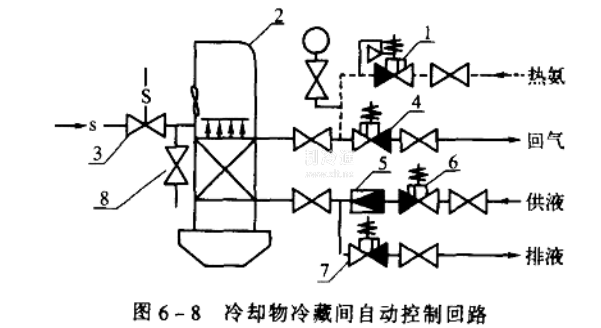

自動控制回路見圖6-8。
供液和回氣的自動控制元件和工作原理與凍結物冷藏間相同。因冷卻物冷藏間的蒸發溫度較高，回氣電磁主閥開啟時的壓力損失對制冷效率的影響較小，故對壓力損失不予考慮。其控制原理方框圖見圖6-9。
熱氨管采用ZCHD--32QB型電磁恒壓主閥控制融霜時的壓力。一般恒壓閥的設定值調在0.6MPa左右，當融霜時蒸發器內壓力超過0.6MPa時，D型恒壓閥關小，主閥也關小，反之亦然。以維持融箱壓力恒定。圖中的8是放余水閥，當融霜時，水電磁閥3開啟，管路中有水流過，在水壓下放余水閥關閉;當水電磁閥關閉后，管路中水壓減小，放余水閥自動打開放掉余水，以防水管凍裂。止回閥5的作用是防止熱氨融霜時產生的反壓差強行頂開供液電磁主閥，引起熱氨竄入低壓管路。
對于圖6-8所示的下進上出供液方式的蒸發器，通常采用熱氮和水相結合的方式進行融霜。整個融霜過程由時間程序控制器控制。融霜程序見圖6-10。
