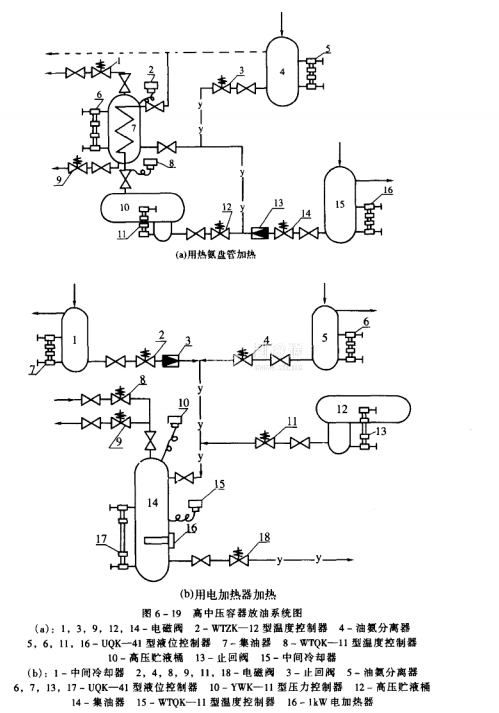

自控回路原理如圖b-19 (a)所示。
集油器中設有熱氨盤管，它的進口與油氨分離器的排出管相連，盤管的出口連至高壓貯液桶。為了讓盤管內冷凝的氨液能依靠重力流入高壓貯液桶，這種集油器的安裝位置應較高壓貯液桶高0.5米。其放油過程與電加熱器所述相同。只是利用熱氨使集油器中油內的氨蒸發。開始加熱時，集油器中的氨受熱蒸發，盤管中的熱氨先是降溫而后冷凝成氨液，于是盤管的進、出11處就出現溫差。當油中含氨全部蒸發，熱氨不再冷凝，盤管進、出口處的溫度就趨于一致，這時裝在盤管進、出口處的溫度控制器動作，關閉減壓電磁閥，接通放油電磁閥和加壓電磁閥，向油桶放油。
