1.單級壓縮系統的基本構成

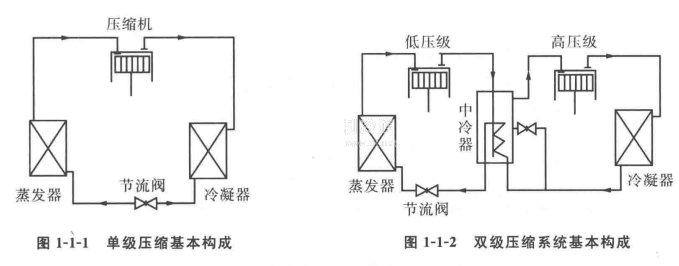

①蒸發器，②壓縮機，③冷凝器，④節流閥，這是單級壓縮系統必不可少的四大部件，如圖1-1-1所示。這些設備之間用管道依次連接形成一個封閉系統，制冷劑在系統中經過壓縮、冷凝、節流、汽化這樣四個過程，完成了一個循環。
2.雙級壓縮系統的基本構成
①蒸發器，②低壓級壓縮機（缸），③中間冷卻器，④高壓級壓縮機（缸），⑤冷凝器，⑥節流閥，這是雙級壓縮系統必不可少的六部件，把它們依次用管道連接起來，就構成了一個最基本的雙級壓縮系統，如圖1-1-2所示。來自蒸發器的制冷劑先經低壓級壓縮機（缸）壓縮至中間壓力，由低壓級排出的過熱氣體在中冷器中被等壓冷卻至飽和蒸汽，然后再入高壓級壓縮機被壓縮至系統的冷凝壓力，最后經節流閥進入蒸發器去執行制冷任務。
3. 單、雙級綜合系統的基本構成

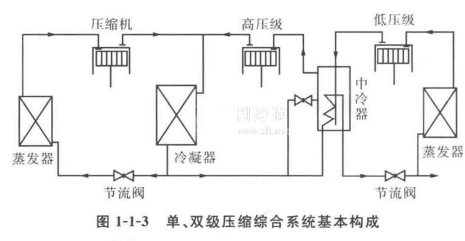

冷庫中，蒸汽壓縮制冷裝置并不總是純粹的單級或純粹的雙級系統，更多的情況是兩者并存的綜合系統，如圖1-1-3所示，由圖可見：綜合系統實際上是單級系統和雙級系統共同并聯到一個冷凝器上的綜合體。

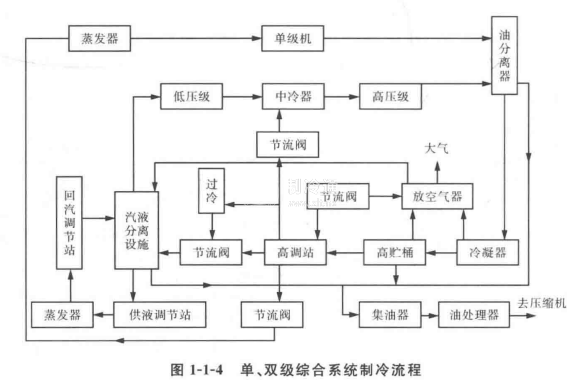

從理論上來講，一個系統只要有上述的基本部件就可以工作了。但在實際的制冷裝置中，為了提高運行的經濟性和保證操作管理的安全可靠，除了這些部件外，還增設了許多其他的輔助設備，這些輔助設備有：油分離器、高壓貯液器、汽液分離設施、排液桶、集油器、空氣分離器、加氨站和各種高、低壓調節站。這些設備和基本部件的關系見圖1-1-4制冷流程方框圖。
