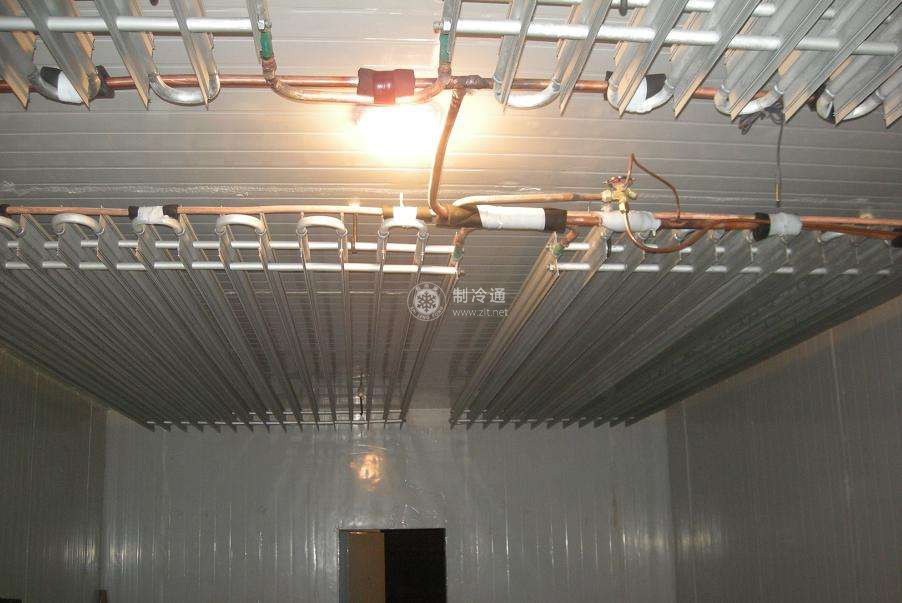

（1）根據廠房層次或標高以及管道布置情況，決定安裝平面圖的張數和圖名。
（2）根據車間大小，管道繁簡程度確定圖紙的大小和制圖的比例。其原則是盡可能把管道配置表達清楚，便于看圖安裝，一般采用的比例有1:20,1:25,1:50,1:100等。
（3）根據設備布置圖畫出建筑部分、設備及其基礎的位置后，再畫出主要管道（大管徑管道）的安裝圖，若遇設備位置不符合管道安裝連接要求，要調整設備位置的尺寸，然后再繪小管徑的管道。
（4）在平面圖上應先繪制上面的管道，后繪制下面的管道，在剖面圖上，先繪制前面的管道，后繪制后面的管道；對于設備，也是先繪制上面的部件，后繪制下面的部件。
（5）標注尺寸、管徑、控制點、介質流向、管道坡向和坡度等。
（6）選定剖切位置，確定剖面圖張數，然后依次畫出各剖面圖。
（7）在平、剖面上標注出管道支架符號及編號。
