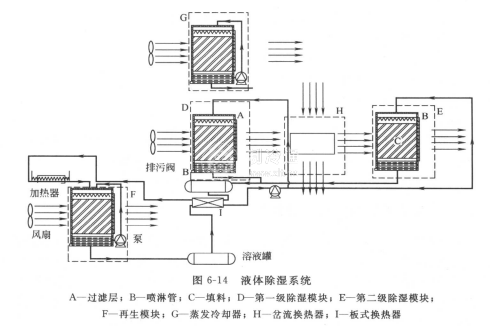

液體除濕系統整個液體除濕系統，如圖6-14所示，由除濕器、再生器、貯液罐、蒸發冷卻器組成。
處理空氣：空氣進人第一級除濕模塊，與噴淋的鹽溶液接觸，空氣濕度降低，鹽溶液濃度降低。空氣經過第一級除濕模塊后，在叉流板翅換熱器與蒸發冷卻器出來的冷風換熱，空氣溫度降低。而后，空氣經過第二級除濕模塊，濕度進一步降低，處理空氣完畢。
除濕溶液：從第一級除濕模塊底部排出的稀溶液與從第二級除濕模塊底部排出的稀溶液匯合后，進入稀溶液貯液罐，經過板式換熱器與濃溶液貯液罐出來的高溫濃溶液換熱，之后溫度升高的稀溶液到達電加熱器被進一步預熱，達到理想的再生溫度后，進入再生器，溶液的濃度升高，達到除濕模塊的初始噴淋濃度。再生器再生后的溶液進入濃溶液貯液罐，之后進入板式換熱器，與稀溶液貯液罐出來的溶液進行熱交換，溫度降低，之后溶液由溶液泵分成兩股打人兩級除濕模塊。
系統將空氣顯熱潛熱負荷分別處理，潛熱負荷由除濕模塊處理，顯熱負荷由蒸發冷卻器處理。貯液罐實現有效蓄能。系統的主要能耗在于再生溶液的預熱，即電加熱器的耗能。
