擋管和旁路擋板若在參與換熱的流體中，有一部分流體從主流中旁流出去，例如在浮頭式熱交換器中，由于安裝浮頭法蘭的需要，圓筒內有一圈較大的沒有排列管子的間隙，因而促使部分流體由此間隙短路而過，則主流速度及其換熱系數都將下降。而旁路流體未經換熱就到達出口處，與主流混合必使流體出口溫度達不到預期的數值。擋管和旁路擋板就是為了防止流體短路而設立的構件擋管是兩端堵死的管子，安置在相應的分程隔板槽后面的位置上，每根擋管占據一根換熱管的位置，但不穿過管板，用點焊的方法固定于折流板上，通常每隔3一4排管子安排一根擋管，但不應設置在折流板缺口處，也可用帶定距管的拉桿來代替擋管旁路擋板可減小管束外環間隙的短路，用它增加阻力，迫使大部分流體通過管束進行熱交換。其厚度一般與折流板厚度相同，將它嵌入折流板槽內，并點焊在每塊折流板上，對于固定管板式和U形管式熱交換器，由于圓筒內徑與管束外緣之間的間隙不大，故可不用旁路擋板。在有相變發生的設備中，即使此間隙較大也不必使用旁路擋板，因為它會影響汽相和液相的分離，而且此種設備的性能主要不是由錯流流動決定。
對于U形管式熱交換器，管束最里層的管間通道很寬，往往也要設置中間擋板來減少短路。
要注意，只有當殼程流體的換熱系數起控制作用時，安裝旁路擋板或擋管才能顯著提高傳熱系數，旁路面積與殼程流通面積之比越大，安裝它們的效果也越顯著。

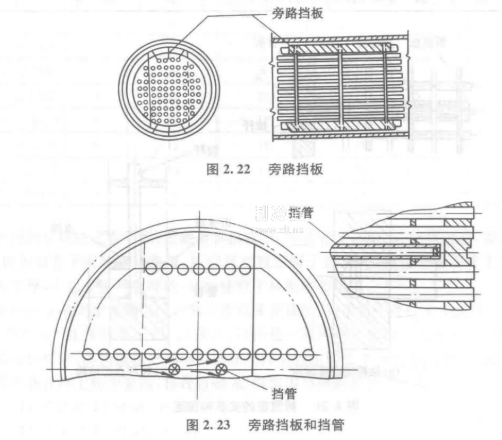

圖2.22表示旁路擋板安裝位置的示意圖，圖2.23除表示出旁路擋板外，還表示出擋管。
