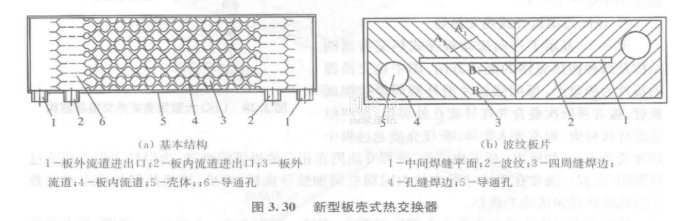

新型板殼式熱交換器用于液一液傳熱的基本構造見圖3.30（）。這種熱交換器由矩形波紋板片和殼體組成，在板片的2個對角上各設置1個導通孔，作為板內流體的進出口（圖3.30（b））。在疊置的相鄰傳熱板片的四周和導通孔處相間地用電阻縫焊（也稱滾焊）焊接，形成封閉的平行板內通道。為了減小板內流體壓力將板片通道撐開而傳遞給殼體板的壓力，還在板片中間設置了一道縱向焊縫平面，如圖3.30（b），所以只需較薄的板片（0.6m左右）就
可承受較高的工作壓力，板外流體需要由殼體來包容，其進、出口設置在殼體上。
這種板殼式熱交換器除了具有傳熱效果好、密封方式可靠、結垢少等優點外，還因可使用較薄的板片，而且對于由多個板片組構成的大型板殼式熱交換器，可在殼體內設置隔板或筋板，使熱交換器形成蜂窩狀結構，殼體鋼板就可無需很厚，所以其緊湊性和重量上的優越性更突出些。這種熱交換器的通用性強，因在同一殼體內，可并聯或串聯布置若干個板片組，只需2一3種板片就可滿足幾個平方米到上千平方米規格型號的使用，并與用戶所需的物料相匹配，以保證最小傳熱表面與最低運輸成本的最佳組合，這種熱交換器還具有部分提高抵抗負壓差的能力，適應性強。它不僅可用于液一液熱交換，還可采用在殼體上留出氣液分離和儲液的空間，或留出氣流通道，或在板片上方設置噴淋裝置等措施使其用于蒸發、冷凝、發生和吸收等傳熱傳質過程，如，現已有在雙效蒸汽型溴化鋰制冷機組中的全部熱交換器使用這種板殼式熱交換器的實例。
近年來，我國某單位研制成功具有折流板的板殼式折流板換熱器，這將使換熱效果得到進一步改善。
