（一）立式殼管式冷凝器
立式冷凝器由于冷卻流量大、流速高，故傳熱系數較高，一般K=600~2950千焦/平方米·時·度。垂直安裝占地面積小，且可以安裝在室外。冷卻水直通流動且流速大，故對水質要求不高，一般水源都可以作為冷卻水。管內水垢易清除，且不必停止制冷系統的工作。但因為立式冷凝器中的冷卻水溫一般只有2℃~4℃，對數平均溫差一般在5℃~6℃，故耗水量較大。

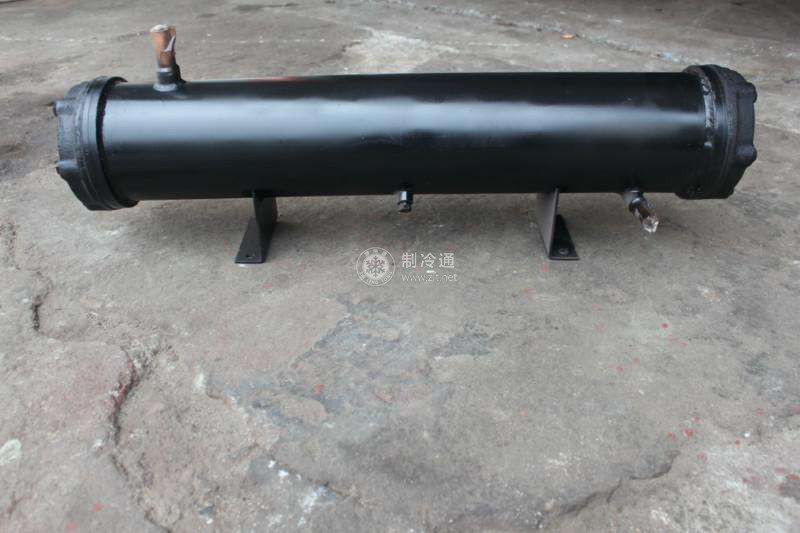

（二）臥式殼管式冷凝器
臥式殼管式冷凝器的外殼是用鋼板卷制焊接而成的圓筒體。外殼兩端焊有兩塊圓形的管板，傳熱管兩端用漲管法或焊接法固定在管板的管孔中。筒體兩端有端蓋，端蓋內設有隔板，將管子按一定的管數和流向分成幾個流程，使冷卻水按一定的流向在管內依次流過。制冷劑蒸汽在管外冷凝，冷凝后液體由下部排出。
