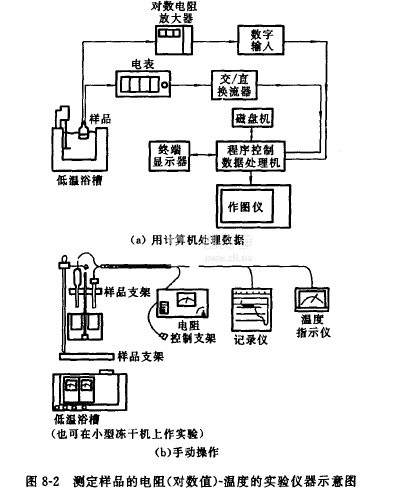

圖8-2所示的為共晶點測定儀示意圖，它包括下列元器件：可以控制溫度的冷浴：電阻已知
（如100）的溫度探頭以及數字式溫度顯示屏，以供監測產品溫度的變化，帶有對數放大信號的電阻測定儀：能把上述兩種參數信號記錄的記錄儀；具有交/直換流器、數字輸入、作圖功能的計算機處理系統。測量時將溫度探頭和測量產品電阻的電極插入樣品瓶中，冷浴使樣品緩慢降溫或升溫，記錄儀自動記錄電阻隨溫度的變化而變化的關系曲線，降溫過程中找出電阻由小突然變大的溫度即為共晶點。升溫過程中電阻由大變小的溫度即為共熔點。
當用計算機處理系統時，計算機將采集到的數據，自動存儲于數據庫中，通過程序指令，可把對數關系的電阻-溫度參數畫成曲線圖。事實上，由曲線的一次導數可以更清楚地看出電阻變化的情況，并可找出共晶點和共熔點。
由于直流電通入溶液會使溶液電解，因此共熔點測定儀的電源電極必須用頻率不低于1000Hz的正弦交流電壓保護電極。測量時，被測溶液的溫度變化應緩慢，以使探頭、電極和溶液各部分間的溫度均勻一致。電阻測量范圍可為10一10×10Ω：溫度測量范圍為-75一30℃。
華中科技大學采用單片機、看門狗電路及開關電源成功地研制出溫度/電阻測量儀。其穩定性、可靠性很好，主要性能是，溫度測量范圍為一50~+50℃，精度為0.1℃，電阻測量范圍為1~100×1080，精度為1%，電源為220V交流電。
顯示方式：溫度和電阻為數字顯示。可接微型打印機，對采集的數據進行實時打印。
