2.冷卻器
·L形空氣壓縮機的冷卻器廣泛采用元件式冷卻器。

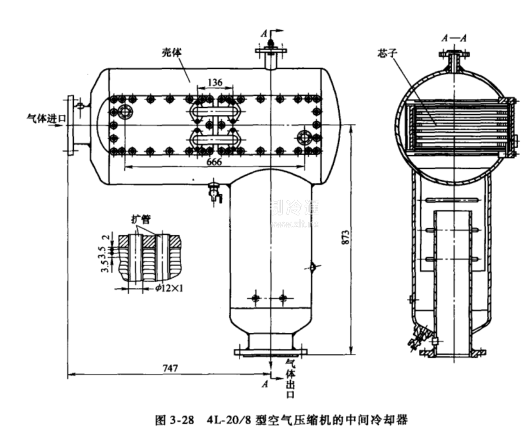

圖3-28為4L-20/8型空氣壓縮機的中間冷卻器，其外殼用鋼板焊接而成，空氣在管間流動。為清洗和拆裝方便，做成兩個芯子，水平放置于殼體內。芯子元件是將一束鋼管插人一組大散熱片中。散熱片材料為Q235，厚0.5mm。為保證散熱片與換熱管緊密接觸，以減小接合熱阻，通常浸錫或浸鋅。浸錫或浸鋅厚度一般在0.1~0.3mm。圖示冷卻器的空氣通道最窄斷面面積為0.0266m2，每只芯子為6程，每程管數12根，管子規格為
12×1mm的10號無縫鋼管。垂直部分的圓簡為液氣分離器，底部有放水閥門。
這種結構的優點是結構緊湊，氣流阻力小，換熱面積大；缺點是鋼制芯子易腐蝕，芯子與殼體端面密封不易封嚴。
L形空氣壓縮機的后冷卻器的芯子與該機中間冷卻器的芯子通用。
3.儲氣罐
空氣壓縮機末級之后應配置儲氣罐。儲氣罐的作用是穩定空氣管道壓力，并儲備一定量的氣體，維持供需氣量間的平衡。固定的往復活塞空氣壓縮機儲氣罐的工作壓力為0.8MPa，其基本參數系列如表3-17所示。

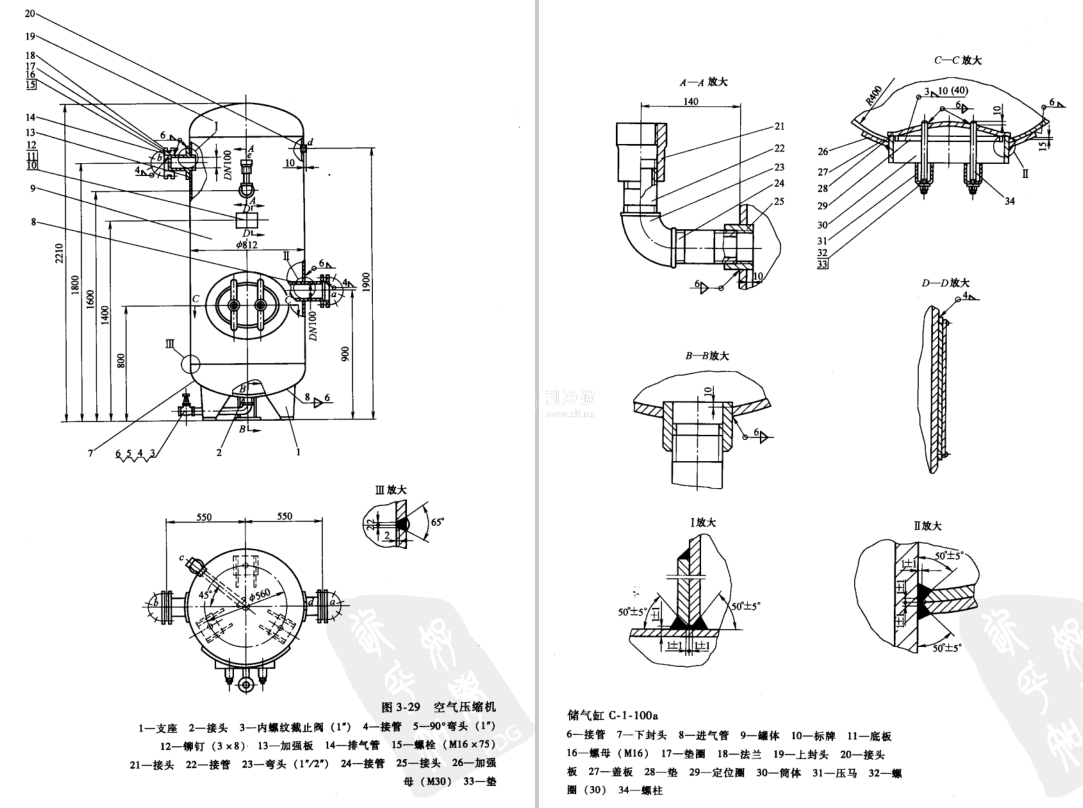

儲氣罐為立式結構。圖3-29為1m3儲氣罐結構圖。
