螺旋式凍結裝置如圖315所示，螺旋式凍結裝置主要由轉簡、不銹鋼網帶（傳送帶）、空氣冷卻器（蒸發器）、網帶清洗器、變頻調速裝置，隔熱外殼等部件組成。不銹鋼網帶的一側緊靠在轉簡3上，靠摩擦力和轉筒的傳送力，使網帶隨若轉簡一起運動。網帶需專門設計，它既可直線運行，也可纏繞在轉筒的圓周上、在轉簡的帶動下做圓周運動。當網帶脫離轉簡后，依靠鏈輪帶動，因此，即使網帶很長，網帶的張力卻很小，動力消耗不大。網帶的速度由變頻調速裝置6進行無級調速。凍結時間可在20min至2.5h范圍內變化，故可適應多種凍品的要求，從食品原料到各種調理食品，都可在螺旋凍結裝置中進行凍結，這是一種發展前途很大的連續凍結裝置。

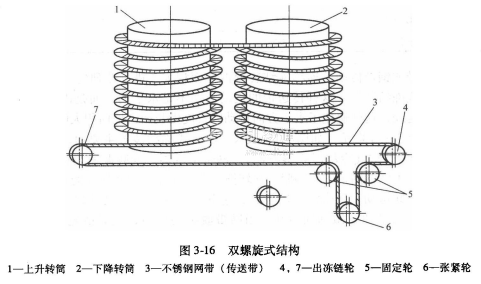

圖315為單螺旋式結構，若不銹鋼網帶（傳送帶）很長，凍結裝置將很高、操作不方便，并且凍品出凍時，容易造成機械損傷。因而開發出了圖3-16所示的雙螺旋式結構，使凍品進、出時，均處于相同水平位置，避免了上述缺點。
表3-15列出國產螺旋式凍結裝置（雙螺旋式）的主要技術參數。
