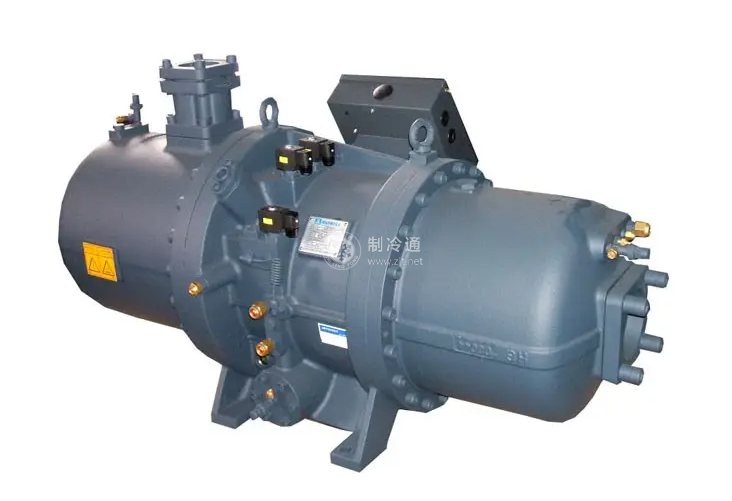

螺桿壓縮機的結構及特點、性能曲線如下。
1.結構及特點
螺桿壓縮機的結構如圖8-27所示。在“∞”字形的氣缸中，平行地配置兩個按一定傳動比反向旋轉又相互嚙合的螺旋形轉子。螺桿壓縮機中一對齒間基元容積的工作過程如圖8-28所示。
在干式（無油）螺桿壓縮機中，陽轉子（主動轉子）靠同步齒輪帶動陰轉子（從動轉子），轉子嚙合過程互不接觸。
在噴油螺桿壓縮機中，不設同步齒輪，一對轉子就似一對齒輪一樣，由陽轉子直接拖動陰轉子。轉子材料通常采用碳鋼或球墨鑄鐵，氣缸常用灰鑄鐵。
螺桿壓縮機為強制輸氣，且對變工況有很好的適應性；幾乎完全平衡，要求的基礎很小：結構緊湊，零件少，壽命長，維護管理簡單，易于實現遠距離操縱或自動化。但螺桿壓縮機的轉子型線復雜、加工要求較高、噪聲較大，適用于中低壓及中小排氣量，如表8-16所示。
2.性能曲線

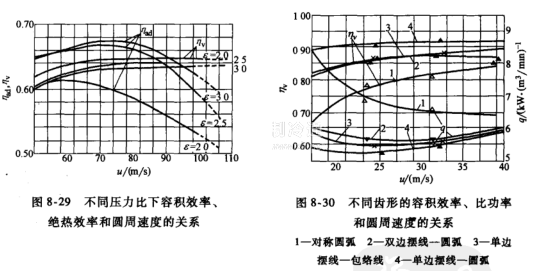

螺桿壓縮機的性能曲線如圖8-29和圖8-30所示。
