滾動轉子壓縮機結構及工作原理如下。

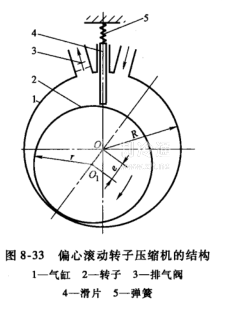

偏心滾動轉子壓縮機的結構如圖8-33所示。
轉子每旋轉兩周，基元容積完成一次吸氣、壓縮及排氣過程，因此壓力脈動及轉速波動較大，一般需設置飛輪。
該壓縮機采用氣缸內噴油冷卻，排氣溫度較低（低于100℃）。它能達到的壓力比很大，一級壓力比可達30以上。
滾動轉子壓縮機需裝設排氣閥，因而適用于變壓比工況，例如在制冷裝置和真空系統中使用。
滾動轉子壓縮機的總等溫效率為0.5~0.6，排氣量為10~2800m3/h，多為一級或兩級壓縮，轉速通常取500~1500r/min。
