故障現象：藍波KC-20/24窗式空調器，開機后蜂鳴器有聲音，黃燈閃亮，在遙控器發出風機運轉指令后，風機不工作或風很弱。

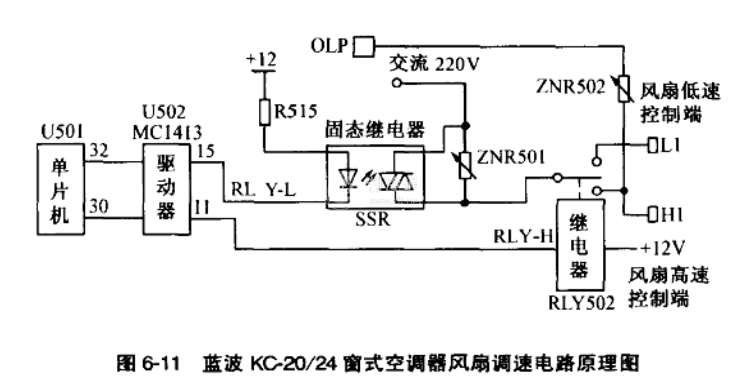

故障分析：該空調器的風機控制電路如圖6-11所示，可按下列方法分別檢測：
在遙控器發出低速風運轉指令后，測固態繼電器SSR，若輸出端有交流220V電壓，則空調器的風機有問題；如果沒有交流220V電壓，再測U502驅動器（MC1413）的2腳和15腳的電平，如2腳為高電平、15腳為低電平，表示固態繼電器SSR損壞；如2腳為
低電平，則U501有故障。
在遙控器發出高速風運轉指令后，測RLY502高速風輸出端，應有交流220V輸出，如有220V電壓，則風機出故障。
風機的高、低速風的風量很弱。正常時，固態繼電器SSR的交流220V輸人和輸出的電壓不應大于4V，如果輸入輸出間的電壓較高，則固態繼電器的驅動能力不夠，否則是空調器風機有故障。
故障排除：對本例故障，測出驅動器MC1413的2腳為高電平，15腳為低電平，判定是固態繼電器SSR已壞，更換后試機，空調器工作正常。
