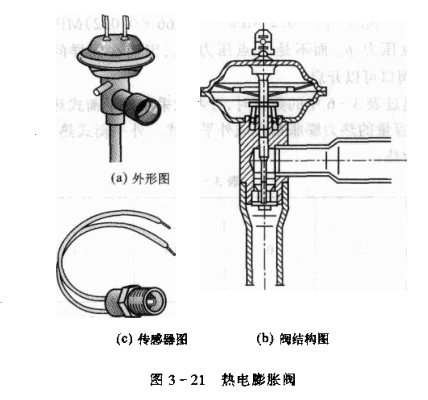

制冷雙金屬片型熱電膨脹閥閥由傳感元件和調節閥組成，如圖3-21所示。調節閥的主要部分有:電熱式閥頭、針閥和閥座。閥頭中沒電加熱器和雙金屬片，電加熱器對雙金屬片加熱，使后者產生彎曲變形.帶動針閥動作。調節間的開度取決于加給閥加熱器上的電壓，電壓升高時，閥開大，流量增加;反之，閥關小，流量減少。
用各種制冷劑溫度或壓力傳感器提供保證正確調節動作所必須的電壓變化。由于這些功能，調節閥可以在瞬問變化，方便地從一個開度轉變到另一個開度。用24V的交流或直流電源供電，加熱器功率達4.1W時，閥就處于全開狀態。閥的工作與制冷劑的溫度、壓力無關，它只對加熱器上的電壓作出反應。因此，熱電膨脹閥在除氮以外的任何制冷劑中都能同樣好地工作。與熱力膨脹閥不同的是，它不需要外平衡管，因?yàn)榕c熬發器阻力無關;也不需要感沮包和毛細管。這種閥在低溫裝置中和家用空調器中都能很好T.作。它可以用來實現蒸發器0℃過熱控制，還可以控制蒸發器或者其他部位的制冷劑壓力。

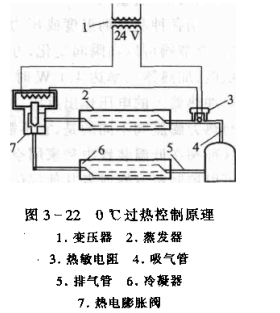

0℃過熱控制原理:熱電膨脹閥對制冷劑流量的調節，能夠使得在任何負荷下制冷劑在蒸發器出口都處于飽和蒸氣狀態，而在吸氣管中過熱(防止壓縮機液擊)。其控制原理如圖3-22所示。將一只負溫度系數的熱敏電阻申接在閥加熱器的電路中。電路中的電流是熱敏電阻阻值的函數，而后者又是熱敏電阻所在處制冷劑狀態的函數。將熱敏電阻置于6mnm左右的短管中.并封裝在蒸發器出口的回氣管上，熱敏電阻暴露于制冷刑。當蒸發器出口為過熱蒸氣作用于它時.由子通電加熱作用，熱敏電阻盆度升高，電阻值下降，回路中電流增大.閥加熱器上的電壓升高將閥開大，制冷劑流金增加。這個過程一直要持續到蒸發器出口處不再是飽和態。制冷劑液滴或濕蒸氣接觸到熱敏電阻.使之冷卻，熱敏電阻的限值升高.閥又開始關小。最終的結果是將閥穩定在蒸發器出口為飽和蒸氣態所對應的開度上。無論蒸發器負荷如何變化，制冷劑在蒸發器出口處的狀態特征不變，任何因素(比如燕發器側的壓力降)都不會改變閥的過熱控制。因此，保證了蒸發器面積充分利用。與熱力膨脹閱相比，熱電膨脹閥可以將制冷系統的能力提高10%以上。
