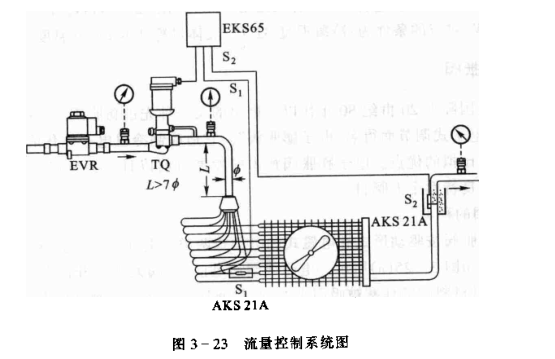

采用制冷電子控制的熱電膨脹閥的流量控制系統如圖3一23所示。
流量調節裝置由熱電式膨脹閥即執行器(圖中的TQ)、電子調節器(圖中的EKS65)和傳感器(兩個AKS21A)組成。傳感器AKS由2只1000iE的鉑電阻組成，它們分別感應蒸發器入口處和出口處的制冷劑溫度，將相應的感溫信號S2和S1輸人到電子調節器EKS65,調節器
將側量的退差信號(S2-S1,)與溫差參考設定值相比較，向熱電閥的執行器輸出電脈沖，執行器使閥的開度變化，從而改變流量，再重新建立所要求的沮差(S2一S1)。用這樣的方法，根據溫差(S2一S1〕對流量實行比例一積分調節。

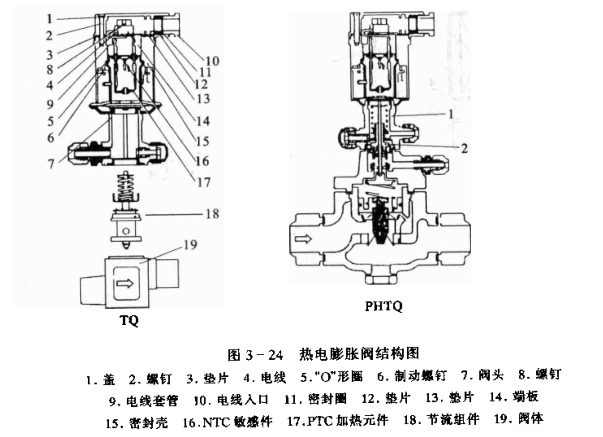

閥執行器結構如圖3一24所示。閱的動力件是個特制的膜頭，其中充入一定的介質，加熱元件對介質加熱。調節器輸入到執行器的電脈沖數的變化，可以改變加熱元件對膜頭中介質的加熱程度，使介質沮度變化，輸出相應的壓力變化.通過膜片作用于閥桿，實現流量調節。執行器作成通用型可以與不同的閥體組合.小型的直接驅動(如圖中的TQ);大型的作成導閥與主閥組合式(如圖中的PHTQ)，間接驅動。
該流量控制裝置由于采用電子式比例一積分調節器能夠保證有良好的調節品質。即使負荷變化大.控制系統本身也能迅速準確地調整。溫差的設定可以小到2℃，并且在整個工作范圍有相同的設定。因而能將過熱度控制得很小，保證蒸發器面積得到最大利用。此外.該控制系統不受冷凝壓力變化的影響，對閥前液體過冷的變化有補償能力。
TQ型閥有10種規格.容量自9kW至258kW(R12,R502).PHTQ型有7種規格，容量自94kW至1375kW(對應的條件為:冷凝溫度32℃;液體過冷4℃;蒸發溫度5℃)。
