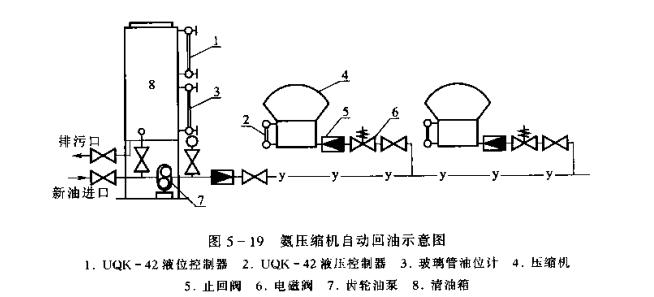

制冷壓縮機加油的自動控制可采用UQK-42型液位控制器實現。自動加油回路如圖5-19所示。
當曲軸箱內油位降至UQK-42下限時，自動啟動齒輪油泵及打開加油電磁閥向曲軸箱加油;當曲軸箱內油位上升至UQK一42上限時，停油泵，關加油電磁閥，停止加油。
當兩臺制冷壓縮機曲軸箱油位先后降至下限，則先到達下限的UQK-42啟動油泵打開電磁閥，第二臺只啟動本機器的電磁閥。如第一臺機器的油位達到上限，只關閉本身的電磁閥.等第二臺油位達到上限時才停泵和關本身電磁閥。也就是幾臺制冷壓縮機可同時加油.而不必等第一臺加完油后再加第二臺。
為防止反壓，油泵出口應設有止回閥。兩臺及兩臺以上制冷壓縮機合用一根加油管時，每臺機器的加油替上應設止回閥，以防不同壓力的曲軸箱壓力串通。
