冷凝器或貯液器與蒸發器之間的管道中，有干燥器、過濾器、電磁閥及其他附件，流動阻力較大;另外，與蒸發器與貯液器之間常有一定的靜壓差，因此，從貯液器至蒸發器存在阻力損失與靜液柱壓力損失，此段管道間有可能因熱量侵人而使液態制冷劑吸收熱量，故從冷凝器或貯液器與燕發器之間的管道設計中，主要考慮的問題是如何防止制冷劑在進入膨脹閥前閃發氣化。通常采用的措施是安裝換熱器，用蒸發器回氣對貯液器出口的液態制冷劑進行過冷。另外，當液態制冷劑溫度低于環境溫度時，可采用隔熱保溫措施，以減少環境因素的影響。

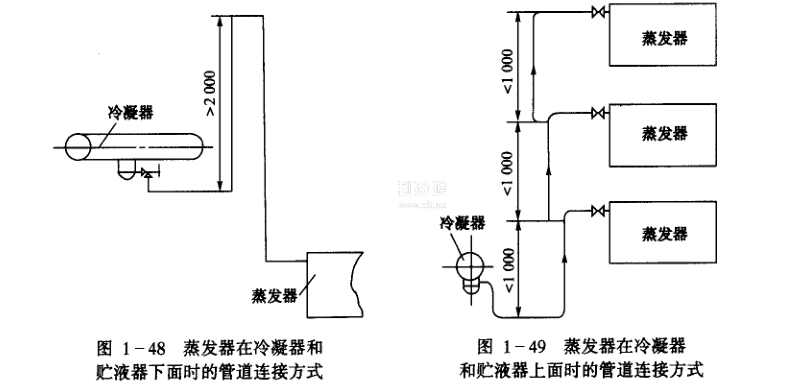

a.蒸發器位于冷凝器和貯液器下方時，在連接管道中要設計成圖1一48所示的倒U形。高度不小于2m。這種連接方式可防止制冷系統停止運行時，液體制冷劑流向蒸發器，但如液體管道上裝有電磁閥時，可不設里倒U形液封。
b.多臺蒸發器放在冷凝器或貯液器上而不能避免液態制冷劑發出氣體時，為了使閃發氣體不集中于某臺蒸發器，其管道連接可采用圖1一49所示方式;對壓力損失較大的管道，
在選擇膨脹閥時.可比具有充分過冷的系統大一號。
