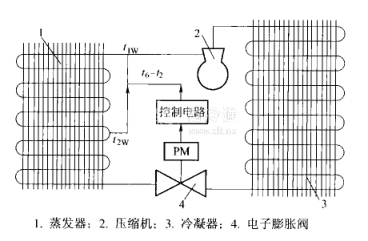

現以調節蒸發器出口處制冷劑的過熱度為例，說明電子膨脹閥的應用。為了獲得調節信號，在蒸發器的兩相區域段管外和蒸發器出口管各貼有熱敏電阻一片，圖5.47中的t1w表示節發器出口處管壁溫度，t2w表示蒸發器兩相區管壁溫度，(t6一t2)表示蒸發器出口處制冷劑的過熱度。由于管壁熱阻很小，故熱敏電阻感受的溫度即該兩處制冷劑的溫度。兩電阻片反映的溫度之差,即制冷劑的過熱度。這樣測定過熱度的方法，遠比熱力膨脹閥測得的過熱度準確。
實際上，熱力膨脹閥是無法檢測真實過熱度的，它只是通過調節彈簧的緊力，設定給定蒸發溫度時的靜態過熱度。在啟動和負荷空變時，實際蒸發溫度偏離給定蒸發溫度，從而影響了熱力膨脹閥的正確工作。熱力膨脹閥的靜態過熱度設定較小時，甚至會產生獲發器出口處制冷劑不能完全蒸發的情況，影響系統可靠運轉。按圖5.47，用兩片熱敏電阻測得的制冷劑過熱度輸入控制電路中，按規定的程度轉換成脈沖信號后，控制閥針的運動。

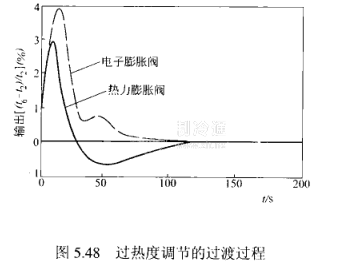

5.48顯示了負荷突然變化時，采用電子膨脹閥和熱力膨脹閥對過熱度調節的過渡過程。通過兩條過渡曲線的比較，顯示出電子膨脹囚不易產生超調現象。制冷系統同時使用變頻壓縮機及電子膨脹閥時，因變頻壓縮機受主計算機指令的控制，電子膨上閥的開度也隨之受該指令的控制。由于制冷系統的蒸發器和冷凝器已給定，其傳執面積是定值，因此閥的開度并不完全與頻率成固定的比例。試驗表明，在不同頻率下存在一個能效比最佳的流量，因此，在膨脹閥開度的控制指令中，應包含壓縮機頻率和蒸發器溫度諸因素。

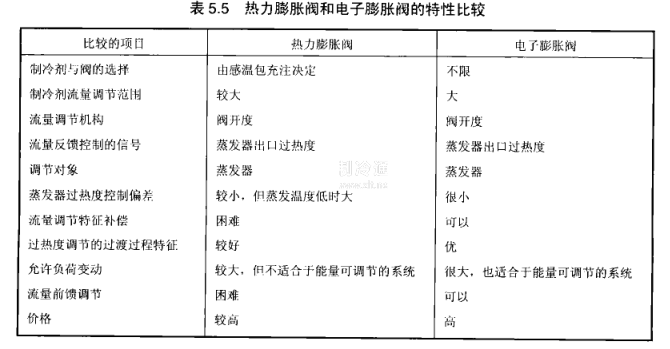

在表5.5中列出了熱力膨脹及電子膨脹的性能和特點比較。
