溫度-時間控制啟動除霜運行

除霜的控制方法有多種，這里僅介紹常用的溫度 - 時間控制啟動除霜運行的方法。

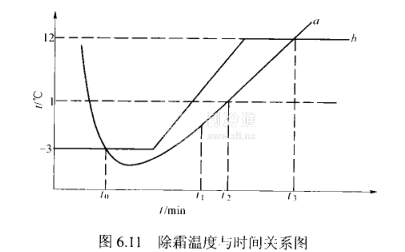

除霜溫度與時間的關系見圖6.11。當空調系統以熱泵狀態運行時，除霜感溫頭測得的溫度由曲線a表示，除霜運行的溫度限定條件由折線上表示。當除霜感溫頭測得管外表面溫度下降至-3℃時，此時間為t₀，開始計時，累計時間達到25min，此期間為t₀~t₂，若感溫頭測到的溫度一直不超過1℃，此時僅滿足除霜的溫度條件。除霜的時間條件則取決本次除霜時刻與上次除霜開始的時間間隔。假設本次除霜開始時間為t₁，上次除箱開始時間為t₁’。本次開始除霜時間t₁應與前次除霜開始時間t₁’間隔大于55min。若除霜的溫度條件和時間條件同時滿足，空調系統開始除霜。若除霜敢問測得的溫度下降至-3℃開始計時，而本次累計時間不到25min，由于某些原因使除霜感溫頭測得的溫度有超過1℃的現象，則此次除霜的溫度條件自動放棄。

在除霜運行時，空調系統是處于非熱泵運行狀態。除霜運行的時間應盡可能短，同時應滿足除霜的功效，據此設置除霜完成的時間限定和溫度要求。如上所述，本次除霜開始時間為t₁，當空調系統開始除霜運行后，隨著換熱器的溫度上升，除霜感溫頭測得的溫度上升至1℃時，此時間為t₂。隨著換熱器的溫度繼續上升，除霜感溫頭測得的溫度上升至12℃時，此時間為t₃一旦除霜感溫頭的溫度上升至12℃時,除箱結束。除霜完成時刻的時間限定t₂~t₃的時間△t小于1min。而當△t=1min時，即使除霜感溫頭探測到的溫度低于12℃，空調系統也應當停止除霜運行。

 為清楚地?cái)⑹隹照{(diào)系統除霜控制過程，將上述除霜條件的溫度和時間兩個狀態參數具體化，在產品設計中，應考慮除霜感溫頭放置的位置，盡量真實地反映換熱器的實際溫度，同時，系統控制設計師可根據實際的產品形式和要求對兩個狀態參數進行設置，使除霜控制更符合實際需要。
