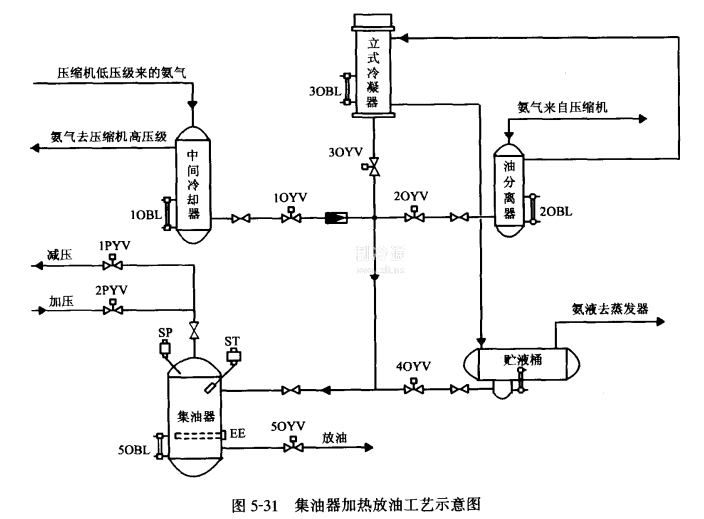

圖5-31是集油器電加熱放油的工藝示意圖。中間冷卻器、油分離器、冷凝器、低壓循環貯液桶、共用一個集油器放油。各個容器上均安裝了1個UKQ-41油位控制器的閥體OBL(油位傳感器), UKQ-4】油位控制器電氣盒安裝在控制柜內。除集油器外，所有容器放油都是當本容器油位在上限位而集油器油位在下限位時，本UKQ-41油位控制器發出放油信號，開啟放油電磁閥放油。當本容器油位在下限位時，本容器UKQ-41油位控制器發出停止放油信號，關閉本容器放油電磁閥，停止放油。而集油器收油、放油動作與其相反，當油位在下限位時，UKQ-41油位控制器發出放油信號，開啟相應該放油的容器的電磁閥放油。當油位在上限位時，UKQ-41油位控制器發出停止放油信號，關閉放油的容器電磁閥，停止放油。
集油器上還安裝了1kW電加熱器EE(也可采用熱氨盤管加熱)，幫助油中氨液揮發。當集油器油位到達上限位，關閉放油的容器電磁閥，停止放油的同時接通電加熱器的電源開始加熱。由ST(WTQK-11型,0~+40℃)溫度控制器控制加熱溫度。當油溫≥30℃時，停止加熱，當油溫≤22℃時，電加熱器又繼續加熱。加熱時間在0~2小時之內調整。當?shù)竭_(dá)加熱給定時間，關閉降壓電磁閥1PYV，開啟5OYV電磁閥開始放油。當油桶安裝位置高于集油器時，則需設置加壓電磁閥2PYV，利用壓力將油排進油桶。加壓電磁閥2PYV受SP(YWK-11型)壓力控制器控制，壓力控制值根據油桶的高低可在0.049~0.588MPa之內調整。
