時間繼電器是繼電器接點控制線路中僅次于中間繼電器的常用繼電器。
電磁式時間繼電器 電磁式時間繼電器一般在其鐵芯上裝有阻尼線圈。由阻尼線圈中感應電流阻礙主磁增加或減少以達到延時動作或延時返回的目的。延時時間很短。以下幾種型號的時間繼電器屬于電磁式時間繼電器。
a. DS-110,120系列電磁式時間繼電器:是帶有延時機構吸入式電磁時間繼電器，適用于各種保護和自控線路中，使被控的元件得到所需要的延時。

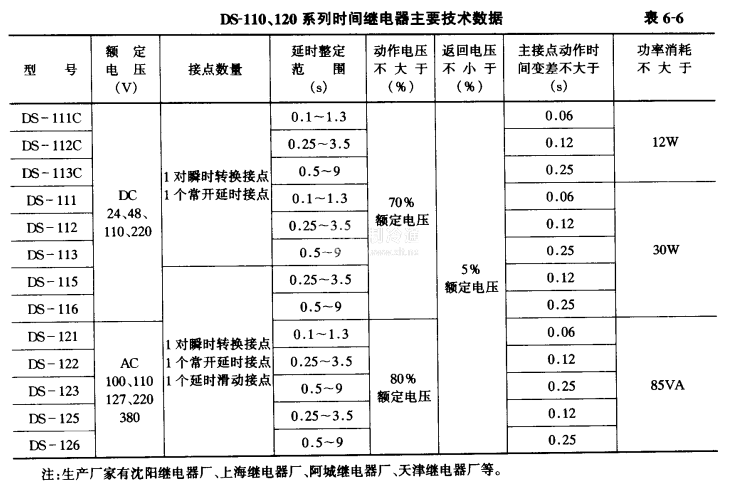

熱穩定性: DS-111 C, DS-112C,DS-113C型的線圈能長期耐110%額定電壓。其他型號的線圈能耐受110%額定電壓歷時2min。接點斷開容量:在電壓不高于220V，電流不大于1A的直流感性負荷電路中(時間常數)主要技術數據見表6-6。時間常數不大于5x 10￣3s，接點斷開功率為100W。
b. DZS-10B系列電磁式時間繼電器:是電磁式延時中間繼電器，適用于各種保護和自控線路中，以增加接點數量和接點容量。DZS-11 B,DZS-13B型繼電器為動作延時繼電器。DZS-12B,DZS-14B型繼電器為返回延時繼電器。DZS-15B,DZS-16B型繼電器為電壓延時動作和電流保持的繼電器。主要技術數據見表6-7。

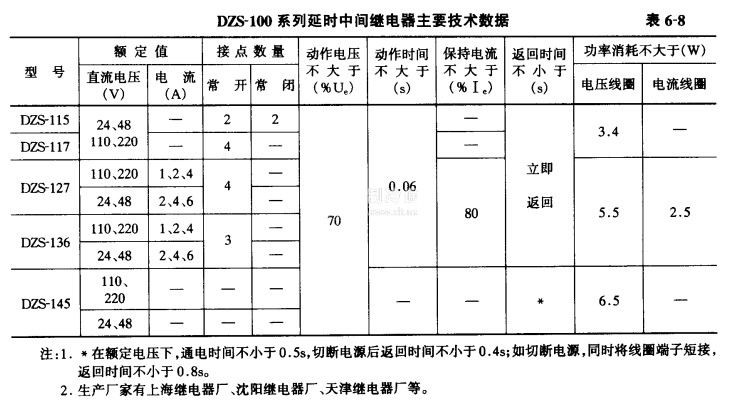

c.DZS-100系列電磁式時間繼電器:是吸片式電磁延時中間繼電器，作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的接點數量或接點容量。DZS-115,DZS-117型繼電器為動作延時繼電器，有1個工作線圈(電壓線圈)。DZS-145型繼電器為延時返回繼電器，有1個工作線圈(電壓線圈)和1個阻尼線圈。DZS-127,DZS-136型繼電器為延時電壓動作和電流保持的繼電器。有1個工作線圈(電壓線圈)和兩個保持線圈(電流線圈)。主要技術數據見表6-8。
