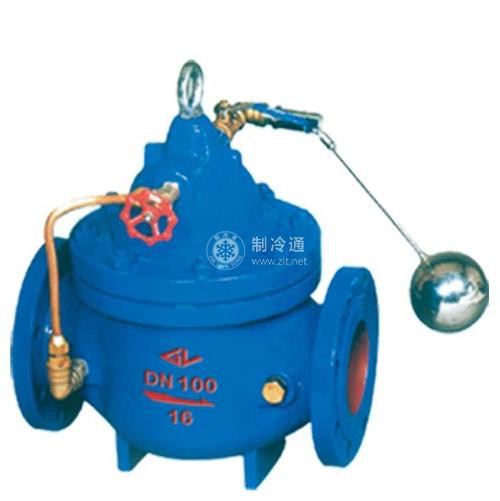

浮球調節閥簡稱浮球閥，是根據液位變化進行流量控制的調節閥，起若節流降壓和控制液位的作用，它是一種自動調節的節流閥。常用于具有自由液面的蒸發器(如殼管式、立管式及螺旋管式等)、氣液分離器和中間冷卻器供液量的自動調節。目前主要用于氨制冷裝置中。
浮球閥按制冷劑液體在其中的流通方式可分為直通式和非直通式兩種。浮球閥是用液體連接管及氣體連接管分別與蒸發器(或中間冷卻器)的液體部分及氣體部分連通。因而兩者具有相同的液位。當蒸發器(或中間冷卻器)內的液面下降時閥體內的液面也隨之下降，浮球落下，針閥便將閥孔開大，于是供液量增大。反之當液而上升時浮球上升，閥孔開度減小，供液量減小。而當液而升高到一定的限度時閥孔被關死，即停止供液。
直通式及非直通式浮球閥中液體的流通方式是不相同的。直通式浮球閥中液體經閥孔節流后先流入殼體內，再經液體連接管進入蒸發器(或中間冷卻器)中，而節流時產生的蒸氣則經氣體連接管進入蒸發器(或中間冷卻器)中。非直通式浮球閥中液體不進入閥體，而是用一單獨的管路送入蒸發器(或中間冷卻器)巾。直通式浮球閥比較簡單。但閥體內因液體進入時的沖擊作用往往引起液面波動較大，使浮球閥的工作不穩定，而且液體從閥體流入蒸發器(或中間冷卻器)是依靠液位差，因而只能供液到液面以下。非直通式浮球閥工作較穩定，因節流后的壓力高于蒸發器(或中間冷卻器)壓力，可以供液到任何地點。
非直通式浮球調節閥的管路連接系統，制冷劑液體可以由最下面的實線表示的管子供入蒸發器，也可以由上面虛線表示的管子供入蒸發器。
為了保證調節的靈敏度和可靠性，在浮球閥前都設有過濾器，以防止其他物質的進入，在浮球調節閥的管路系統中，一般都裝有手動調節閥的旁路系統，一旦浮球調節閥發生故障或者清洗過濾器時，可使用手動調節閥來調節供液量。
