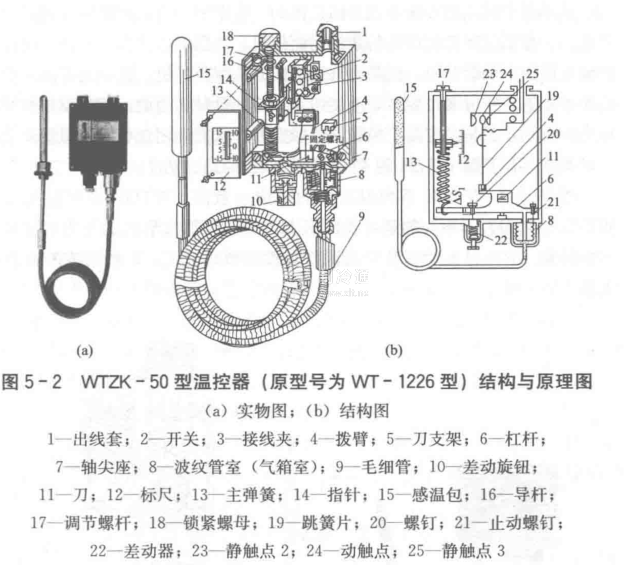

中小型冷庫制冷系統中使用的壓力式溫度控制器常用的有WTZK系列和WTQK系列。圖5一2為WTZK系列溫度控制器的外形和內部結構。它主要由感溫包、毛細管、波紋管室(氣箱室)、主彈簧、差動器、杠桿、撥臂、動、靜觸點等部件組成。其中，感溫包、毛細管和波紋管室構成感溫機構。在密封的感溫機構中充有R12，R22或R40(氯甲烷)工質，作為感溫劑。
WTZK一50型溫控器的工作原理是：感溫包和波紋管室中的感溫劑感受到被測介質的溫度變化后，感溫劑的飽和壓力作用于波紋管室，此時波紋管室產生的頂力矩與主彈簧產生的彈性力矩的差值也發生變化，杠桿便在該力矩差值的推動下轉動，當轉動一定角度后，杠桿將遇到差動器中幅差彈簧的作用，因此杠桿在轉動時，波紋管室所產生的頂力矩，不僅要克服主彈簧的反向力矩，而且還要克服幅差彈簧的反向力矩。當杠桿繼續轉動達到一定角度時，撥臂才能撥動動觸點，使其迅速動作。
主彈簧也稱定值彈簧，它的拉力大小的調節就是設定所需溫度的下限值，即設定的停機溫度值。其調節方法是用螺絲刀調節調節螺桿，其數值可從指針?biāo)笜?biāo)尺的數值上看出來。
差動器中的幅差彈簧是調節回差值的。所謂回差值.就是當被側的制冷裝置因工作溫度降低到所需的數值后而停機，當溫度上升后，不是一超過設定溫度值的下限就開機，而是允許溫度回升幾度再開機，這一允許回升值就稱為回差值，它可通過旋轉差動旋鈕來調節。更貼切地說，調節幅差彈簧的壓力的大小，就是設定溫度控制器從觸點斷開狀態到閉合狀態的溫度差值。
