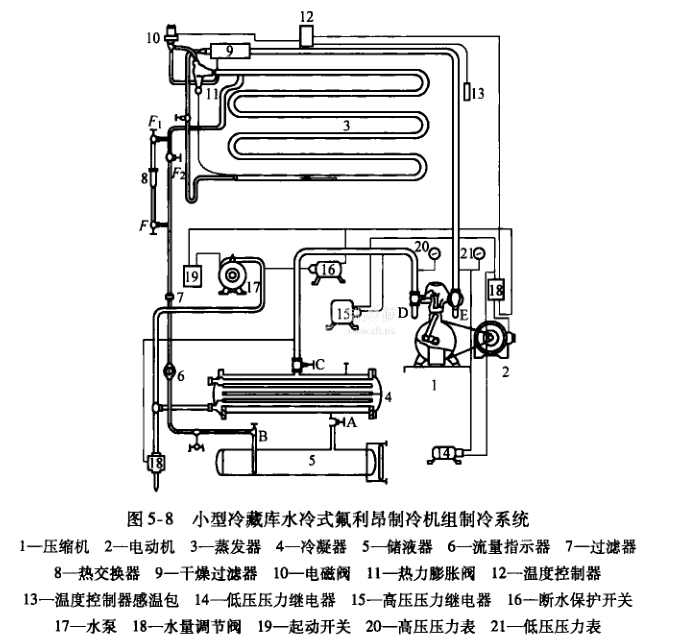

圖5-8所示為小型冷藏庫的水冷式氟利昂制冷機組的制冷系統。主要由制冷壓縮機、油分離器、水冷式冷凝器、膨脹閥和蒸發器等組成。
壓縮機1排除的高溫高壓狀態的制冷劑蒸氣，流入到水冷式冷凝器4中，被水泵17輸送的冷卻水冷卻成高壓液體，高壓制冷劑液體流入到儲液器5中，經熱力膨脹閥11節流后，進入蒸發器3中蒸發，吸收食品熱量后，變成低溫低壓的干飽和蒸氣后，被壓縮機吸回進行再循環。
制冷系統中設置的高、低壓壓力繼電器、斷水保護器和水量調節閥是用來在壓縮機運行過程中進行控制和保護的，溫度控制器則是用來控制冷庫內溫度在設定范圍內，并控制壓縮機自動起停的。
