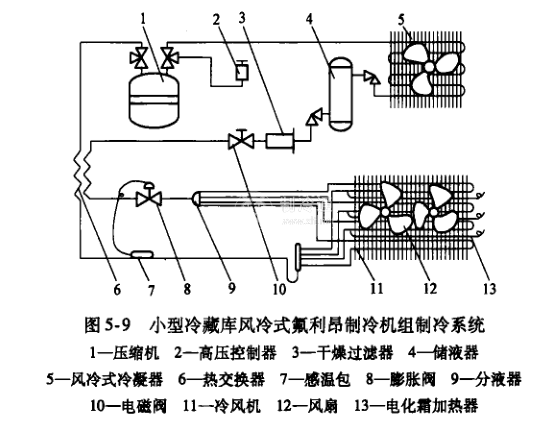

圖5-9所示為小型冷藏庫的風冷式氟利昂制冷機組的制冷系統。主要由制冷壓縮機、風冷式冷凝器、膨脹閥和蒸發器等組成。
壓縮機1排出的高溫高壓狀態的制冷劑蒸氣，送入到風冷式冷凝器5中，在風冷式冷凝器中被風扇吹拂散出熱量后，成為高壓過冷液體，進入儲液器4中，經干燥過濾器3過濾，濾除雜質和水分后，流經熱交換器6與從蒸發器中流出的低溫制冷劑繼續熱交換后，再經膨脹閥節流，流經分液器送入蒸發器中蒸發，吸收食品熱量后，變成低溫低壓干飽和蒸氣，在流經熱交換器后被壓縮機吸回，進行再循環。
制冷系統中設置的電磁閥是為了控制在機組停機時，切斷制冷系統中儲液器的制冷劑繼續向蒸發器供液，避免“液擊”故障的發生。小型冷藏庫風冷卻式機組制冷系統的蒸發器化霜采用電熱化霜裝置，因此機組設有電熱化霜加熱器。
