壓力容器的法蘭連接設計

由于生產工藝操作及制造、安裝、檢維修和運輸需要，通常將壓力容器及設備做成可拆卸的連接結構，其中采用法蘭連接的形式最為普遍。

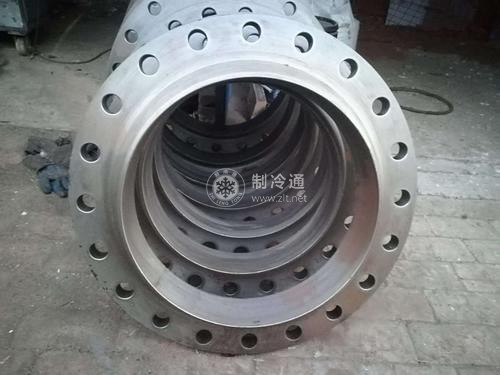

法蘭連接結構是一個組合件，通常是由一對法蘭盤、墊片和螺栓組成，如圖7-1所示，借助螺栓把兩部分設備連接在一起，同時壓緊墊片使連接處緊密不漏。

法蘭連接的失效主要表現為泄漏。對于法蘭連接，不僅要確保螺栓、法蘭各零件有一定的強度，使之在工作條件下長期使用不破壞，還要保證整個螺栓法蘭系統在工作條件下有足夠的剛度，控制物料的泄漏量在工藝和環境允許的范圍內。因此，為確保法蘭連接安全可靠，需要從設計、制造、安裝和使用等各方面綜合考慮。
