圖5-13為外抽式真空充氣包裝機。外抽式真空充氣包裝機是一種以包裝袋作為工作腔，通過插入的扁管形抽充氣嘴管⑧抽除袋內的空氣，然后充進適量的N?、CO?、O?或其他不活潑氣體，最后將袋口熱封的包裝機。
外抽式真空充氣包裝機的主要特點為：
1.無腔式工作室。利用薄膜包裝袋自身形成工作腔，抽真空一充氣一熱封的包裝過程自動連續完成。抽氣時間短、耗氣少，氣體利用率高。
2.立袋操作。包裝袋直立于工作臺面上，抽氣嘴管垂直插入包裝袋抽氣、充氣，氣路暢順工作可靠，袋口前后夾緊、封口、操作方便，尤其適合于大袋包裝。
3.工作臺高度和抽嘴距離可調。在一定范圍內可適應不同大小包裝袋的要求，適應性能較強。
4.采用液壓氣動控制。氣缸完成各機械動作，工作平穩，噪聲低。
5.抽氣、充氣和熱封的時間控制，采用數顯式時間繼電器，顯示清楚、控制準確，操作使用方便，熱封封口電壓可調，適用于不同的包裝材料。
這種包裝機適用于固體、散粒體、半流體、液體等食品、飲料進行真空充氣的熱封包裝。也可適用于茶葉、中藥材、煙葉、化工原料、電子器材以及羽絨及棉毛類服裝、被褥產品的包裝。

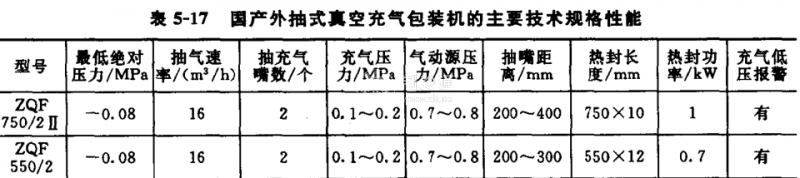

表5-17為國產外抽式真空充氣包裝機的主要技術規格性能。
