MSV技術是一種電冰箱綜合節能保鮮技術。M是指在電冰箱中冷藏室采用直冷方式，使蔬菜、水果得到理想的濕度，以保持其清脆爽口;冷凍室則采用風冷式，用抽屜儲存冷凍食品，可防止冷風直吹食品，以免食品的風干。S技術是指采用多風口、多風道同時吹送冷風，使冷凍速度快，并且凍結程度均勻，達到最佳的保鮮效果。是指在電冰箱的冷凍室內設有節能隔板，可根據冷藏食品的多少靈活調節儲藏容積，達到節能目的。

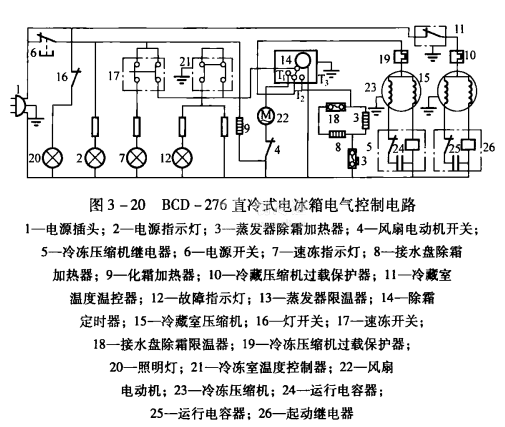

BCD一276型電冰箱采用雙壓縮機制冷系統，冷藏室、冷凍室各有一套控制系統，其冷藏室的控制方法與一般直冷式電冰箱相同。其冷凍室控制電路如圖3-20所示。
1.定時除霜工作過程
采用MSV技術的電冰箱除霜定時器與一般間冷式電冰箱的除霜定時器相比，增加了一個風扇延時端和一套溫度控制裝置，其感溫包綁在翅片蒸發器上，以感受蒸發器的表面溫度。并在定時器中增加了一套溫孔裝置，以感受蒸發器的溫度來自動控制除霜時間。當安裝在蒸發器內溫度控制裝置的感溫包溫度達到6℃時，溫控器斷開，強制切斷除霜回路，溫控器的開啟溫度為+6℃，吸合溫度為+0. 5℃，當電冰箱剛使用時箱內溫度較高，處于T2除霜階段，所以除霜端一直是斷開的。幾為風扇延時時間，即14min，當冰箱剛剛除霜完畢，蒸發器加熱器仍一部分余熱，如果此時風機立即起動，會把這部分余熱吹到冷凍室內，對冷凍食品儲存不利，所以定時器在結構上增加了一個風扇延時端。待除霜完成時，壓縮機先起動，經過14min,蒸發器溫度也降到0℃以下，風扇才開始起動。
2.除霜加熱系統
除霜加熱系統由蒸發器加熱器、接水盤加熱器等組成，它們是并聯連接的在電路中串聯了一個+25℃的雙金屬片式保護器。接水盤是由塑料發泡材料制成的，所以在電路中又串聯了一個+75℃的雙金屬片式保護器，形成了雙重保護。
3.風扇電動機及其開關
間冷式電冰箱一般使用的罩極式電動機，功率一般為5W,風扇的葉片為吸風式。風扇電動機的控制開關上裝有加熱電阻，主要是了防止風扇電動機的控制開關潮濕時結露，引起擊穿等電路故障。
