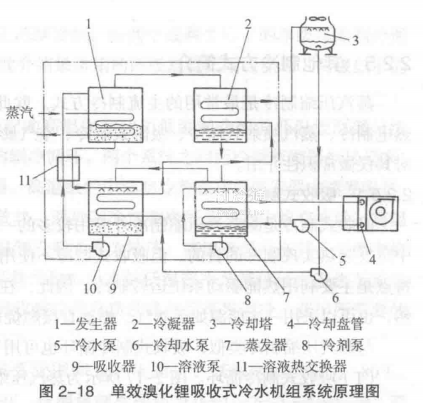

圖2-18所示為蒸汽型單效溴化鋰吸收式冷水機組系統原理。系統由制冷劑回路、吸收劑回路、熱源回路、冷卻水回路和冷凍水回路組成。圖中未標出各回路的全部部件。
由發生器、蒸汽鍋爐、疏水器、凝水箱和凝水泵組成的熱源回路向機組提供作為驅動熱源的水蒸氣;由蒸發器、空調末端、冷凍水泵、膨脹水箱等構成的冷凍水回路向用戶供冷;由吸收器、冷凝器、冷卻水泵、冷卻塔等構成的冷卻水回路向外界環境排放制冷劑的冷凝熱和吸收劑的吸收熱;溶液回路由發生器、吸收器、溶液熱交換器、溶液泵等構成;制冷劑回路由蒸發器、冷凝器、節流裝置等構成。
機組工作時，由吸收器流出的稀溶液，經溶液泵升壓流經溶液熱交換器后進入發生器。稀溶液在溶液熱交換器中與來自發生器的濃溶液換熱，稀溶液被升溫后進入發生器。在發生器中，稀溶液被作為馭動熱源的蒸汽加熱，解吸出制冷劑(水)蒸汽濃縮為濃溶液。濃溶液在壓差和位差作用下經溶液熱交換器中進入吸收器。濃溶液在溶液熱交換器中向來自吸收器的稀溶液放熱使其升溫，在吸收器中吸收來自蒸發器的制冷劑蒸汽，稀釋成稀溶液，同時向冷卻水放出吸收熱。稀溶液再經溶液熱交換器進入發生器，形成吸收劑循環。
制冷劑在冷凝器、節流裝置和蒸發器中的循環與蒸汽壓縮制冷循環相似。
