閃發式經濟器的內部結構比較簡單，與開式中間冷卻器內部結構相似，只有一根補氣管、一根進液管與出液管，還有液面指示與控制裝置。沒有進氣管，也沒有孔板與擋板。

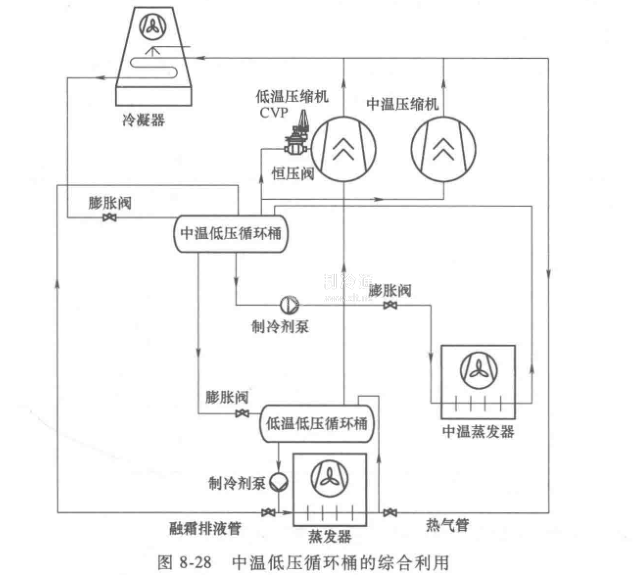

單獨設計集中閃發式經濟器的產品不多，原因是其他產品兼顧了這種產品的功能。例如，目前常用中溫低壓循環捅兼顧集中閃發式經濟器的作用。在2012年的歐洲冷庫(Diepop's-Hertogenbosch B. V. ) 、2014年參觀的美國冷庫(Lineage Logistics)的制冷系統均采用中溫低壓循環桶同時兼顧集中閃發式經濟器的系統模式。這種設計方式采用中溫低壓循環桶給低溫穿堂蒸發器供液，而低溫螺桿壓縮機從該中溫低壓循環桶抽取溫度較低的氣體補氣(圖8-28)。
雖然閃發式經濟器一般很少單獨使用，在系統連接時大部分由中沮低壓循環桶擔當這種角色，但是有三種情況需要獨立設置這種容器：一是速凍系統獨立，而且沒有使用雙級壓縮機時，提供給采用需要補氣的螺桿壓縮機使用；二是低溫冷庫制冷系統沒有設置中溫系統時，也是采用需要補氣的螺桿壓縮機；三是制冷系統有中溫，但是螺桿壓縮機的補氣壓力高于系統的中溫壓力(這種情況在氟利昂滿液式制冷系統中比較多)時。
