雙效蒸汽型溴化鋰吸收式冷水機組的串聯循環流程結構比較簡單，運行操作比較方便。但是，發生器的放汽范圍比較小，溶液的循環倍率比較大，因此，機組的熱力系數比較小。通常將溶液先進入高壓發生器，后進入低壓發生器的循環流程，稱為串聯流程;將溶液先進入低壓發生器，后進入高壓發生器的循環流程，稱為倒串聯流程。
在串聯流程的溴化鋰吸收式冷水機組中，低壓發生器的熱源溫度比較低，而溶液的質量分?jǐn)?shù)比較高，不利于冷劑蒸汽的發生。因此，串聯循環流程的雙效蒸汽型溴化鋰吸收式冷水機組，適用于蒸汽參數比較高的應用場合，如蒸汽表壓為0. 6MPa或0. 8MPa的場合。

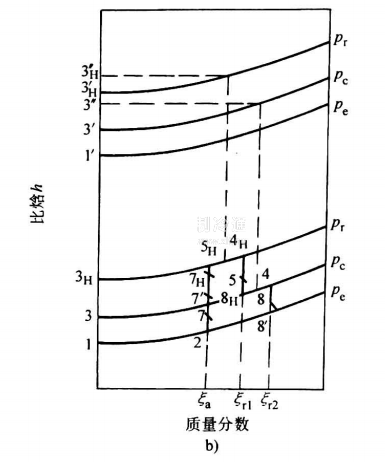

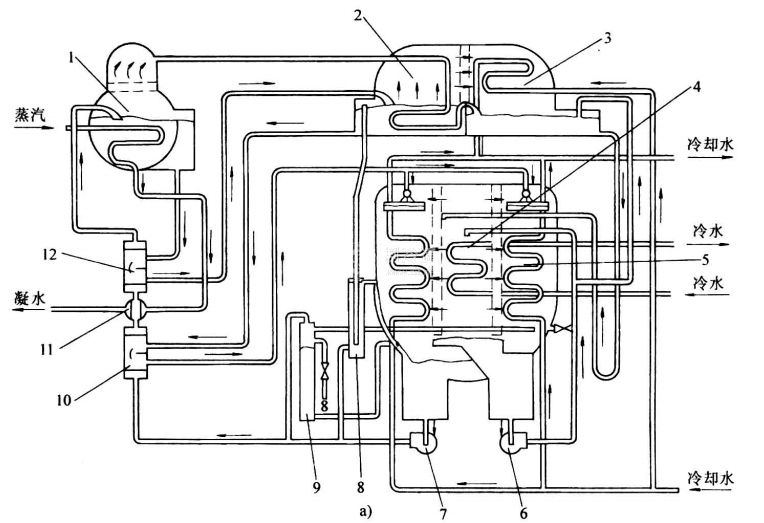

圖13-3為雙效蒸汽型溴化鋰吸收式冷水機組的串聯循環流程及其在圖上的表示。
