貯液器應設于設備間內靠近冷凝器一側。若設在室外，應設有良好的遮陽設施。貯液器的安裝高度應盡量低，以便能降低冷凝器的基礎高度，且保證氨液能自行流入器內，同時也要考慮不使油包碰地以及放油方便。一般要求放油閥離地面間距不少于100mm。

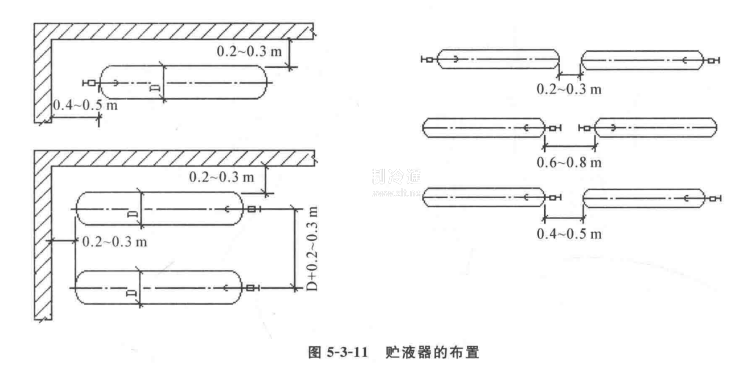

如果設有兩個或兩個以上貯液器時，在其底部應設帶有截止閥的液體均壓管相連。當兩桶直徑不等時，應將小桶的基礎提高，使兩個桶頂標高相同。貯液器的布置尺寸見圖5-3-11。
油分離器、冷凝器、貯液器，應盡量順著壓縮機排氣流程，且使布置緊湊，以便節約管材和方便操作。但不要布置在大門口以及建筑物的主要視面，以免影響美觀。
