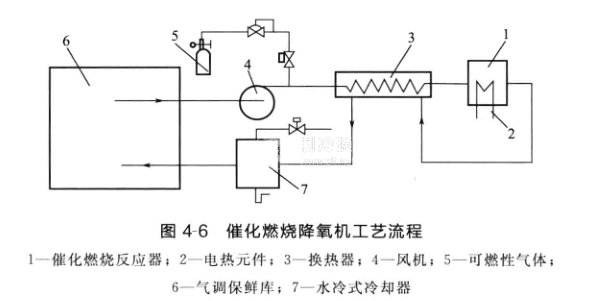

工藝流程催化燃燒降氧機工藝流程如圖4-6所示.運行時.氣調庫內的氣體通過風機進入管道，而丙烷或天然氣燃料按控制的比例也流入管道中，.與庫內氣體混合后，進入催化燃燒反應器的底部加熱(電熱元件加熱)。在預熱到反應溫度后.混合氣流通過催化劑床層，在催化劑床層內發生催化燃燒反應，但沒有火焰產生，氧和燃料氣體之間只是放熱反應，在催化燃燒反應時，庫內氣體中的氧氣與燃料中的碳?xì)浠衔锓磻?yīng)生成二氧化碳、水蒸氣和氮?dú)狻Ｈ紵蟮母邷貧怏w通過換熱器與燃燒前的混合氣體進行換熱而被冷卻，再進入水冷式冷卻器.冷卻后被送回到庫內。一般氣調庫內氣體含氧量降至給定值的5%~10%時.催化燃燒降氧機即停止工作。
