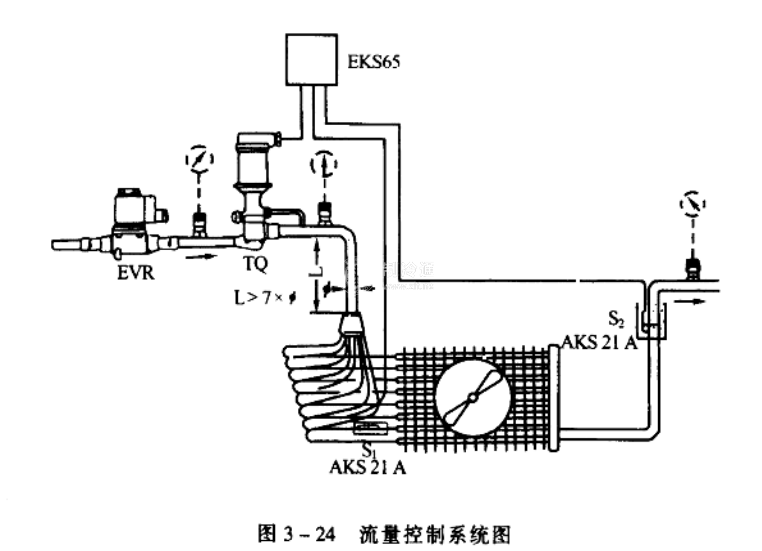

采用電子控制的熱電膨脹閥的制冷劑流量控制系統見圖3-24。
流量調節裝置由執行器(熱電膨脹閥玲)、電子調節器(EKS65)和傳感器(兩只AKS21 A)組成。傳感器AKS是2只1000Ω的鉑熱電阻，分別感受蒸發器入口和出口處的制冷劑溫度，將相應的感溫信號S?和S?輸入到電子調節器EKS65，調節器將測量的溫差信號(S?-S?)與溫差參考設定值相比較，向熱電膨脹閥發出電脈沖.控制閥的開度變化，從而改變進入蒸發器內的制冷劑流量。該流量調節裝置可以實現根據溫差對流量實行比例積分調節。
熱電膨脹閥結構見圖3-25。閥的動力件是一個特制的膜頭，在其中充入一定的介質，加熱元件對介質加熱。調節器輸送來的電脈沖數的變化，可以改變加熱元件對膜頭中介質的加熱程度，使介質溫度發生變化，同時輸出相應的壓力變化，通過膜片作用于閥桿，改變閥的開啟度，實現流最調節。
執行機構做成通用型，可以與不同的閥體組合，小型的直接驅動(如圖中的TQ);大型的做成導閥與主閥組合式(如圖中的PH一TQ)，間接驅動。
該流量控制裝置由于采用了電子式比例積分調節器，能夠保證有良好的調節品質。即使負荷變化大，控制系統本身也能迅速、準確地調整。溫差的設定可以小到2℃，并且在整個工作范圍內有相同的設定，因而能將過熱度控制得很小，保證蒸發器面積得到最大利用。此外，該控制系統不受冷凝壓力變化的影響，對閥前液體過冷的變化有補償能力。
