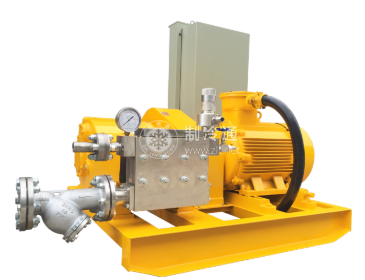

氨泵的外殼系用優質鑄鐵制造 ,泵體內部的主軸系用鉻鋼制成。主軸中部用鍵固定著兩個鋼制的葉輪 ,中間用隔板隔開,組成一雙級離心泵。液體先進入第一級借葉輪旋轉產生離心力后,通過隔板上的孔洞竄入第二級再受第二級葉輪作用,由于葉輪的旋轉使液體產生動能后輸往冷間。
泵體的兩端用滾珠軸承支承,葉輪兩側伸長處每端有兩組密封裝置,密封器的內層為機械式滑動密封器,外層為石棉石墨環的填料，機械式密封器包括兩個主要組成部分,其一為隨軸轉動的清環,另一為固定座、滑環的接和觸面被彈簧與液體壓力所緊緊壓住。固定部分用銷固定在泵的內腔 ,密封環是柔軟的,與固定座密合。轉動部分的滑環、傳動件與軸套簡均為可以轉動的部分, 軸套簡以螺釘固定于軸上滑環借彈簧的扭力而隨軸轉動,滑環與傳動件之間用塑料密封, 軸套簡與軸之間用密封環密封。
固定座與轉動的滑環之間產生的摩擦熱采用特殊的旁通裝置來轉移,它從泵的排出端引出少量氨液通過密封器的空隙連通至吸入端密封器處,這樣摩擦熱即被移去。旁通裝置的氨液還可受流量控制閥的調節 ,此閥即使完全關閉時,仍有小量氨液流通 ,以確保密封器不致因溫度升高而受損壞。
內外密封器間空隙至泵體上有一帶螺紋的鉆孔。此孔可引出管子通至盛水的容器內,以便及時檢查泄漏。
