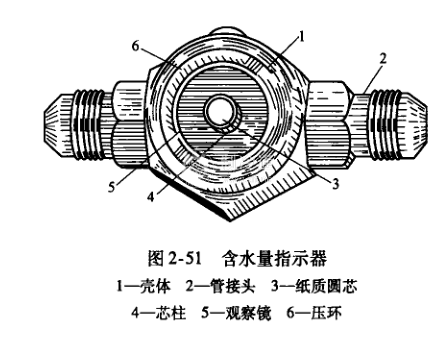

在氟利昂制冷系統中，為了指示制冷劑液體在管道中的流動情況，常在管路上裝設有液流指示器，根據功用的不同，液流指示器可分為單純功能的液流指示器和具有液流指示及制冷劑含水量指示雙重功能的液流指示器。目前，在制冷設備中使用的多為稱作含水量指示器的雙重功能的液流指示器，其結構如圖2-51所示。
液流指示器安裝在制冷系統液體流動的管道上，用來顯示制冷劑液體的流動情況(若安裝在冷凍潤滑油管路上，就可顯示潤滑油的流動情況)和制冷劑中含水量的情況。液流指示器的工作過程是：當制冷系統正常工作時，能從觀察鏡中看到穩定流動的液流；若制冷系統中制冷劑不足時，液流中會出現氣泡。
流液指示器指示制冷劑中含水量變化的原理是：在液流指示器中裝有一個指示含水量的紙質圓芯，在圓芯上涂有金屬鹽指示劑，含水量不同時，其指示劑顯示的顏色會不同。
當制冷劑中的含水量在安全值以下時，指示劑呈現淡藍色，表示制冷劑是干燥的；若指示劑呈現其他顏色，則表示制冷劑中的含水量已超標，需要更換干燥過濾器中的干燥劑。
