擱架式凍結間排管的布置

擱架式排管在凍結間的布置有三種方案(見圖6-2-12)，圖中(a)只適用于小批量生產服務性小冷庫。批量生產較大的凍結間宜采用方案C，以利提高裝卸效率。

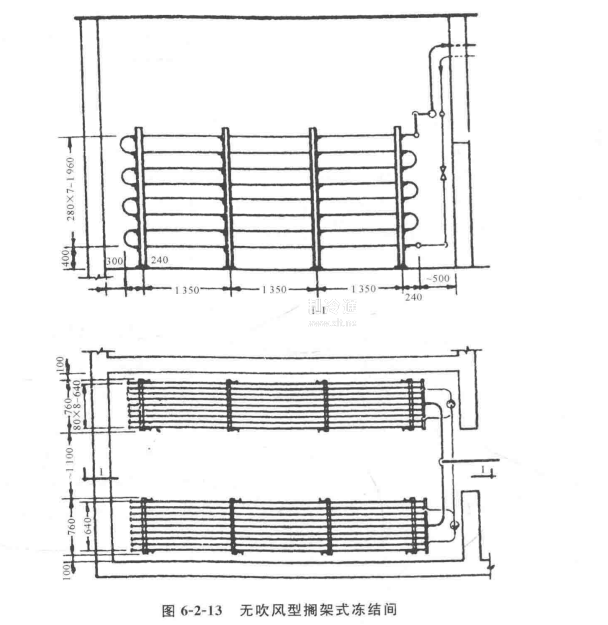

凍結間內裝卸貨物的操作走道應能單向通過手推車，工人站在凳子上能向兩側操作，走道凈寬不宜小于1000mm，對于凍結量小于5噸/次的凍結間，應考慮手推空車和重車的行走路線，以提高裝卸效率。擱架彎頭離墻面的間距不宜小于300mm，立柱離墻面的間距為100mm，在擱架排管的一頭，還應留有500mm的空間布置供液、回汽管道。如圖6-2-13所示。
