氣缸的安裝包括以下幾個方面。

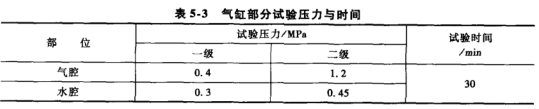

1.水壓試驗檢查排氣壓力為O.7MPa或0.8MPa的空氣壓縮機的氣缸體、缸蓋和缸座經大修后，應按表5-3所列數據進行水壓試驗檢查。
中壓壓縮機氣缸的水壓試驗檢查壓力為該零件工作壓力的1.5倍。通過試壓檢查，均不得有滲漏現象。
2.氣缸的安裝
①立式、L形、V形、W形等中、小型壓縮機常為整體安裝，安裝的準確度是靠接合面的定位凸臺來保證。當活塞裝人氣缸后，可測量活塞與氣缸徑向間隙的均勻度來驗證。立式氣缸的偏差應不大于平均間隙的1/2，而活塞在缸內能自由擺動，且無卡住現象。

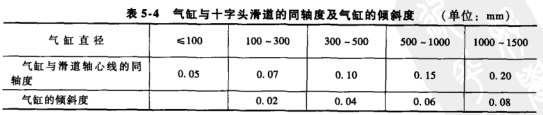

②臥式氣缸的軸心線與十字頭滑道軸心線的同軸度、氣缸的傾斜度偏差應符合表5-4的數據。
檢查同軸度，可用測量活塞體與氣缸徑向間隙的均勻程度來驗證。對于大直徑有托瓦的活塞，其偏差應不大于平均間隙的1/8~1/6。
檢查傾斜度，允許氣缸每1000mm向前端高出的高度為0.05mm。
當查出的偏差超過表5-4中的數值時，可以進行以下調整：
①當同軸度超過允許值時，可將氣缸作水平移動。
②當傾斜度超過允許值時，可采用研刮氣缸與機身的接合面來調整。若超差過大，應用加工方法來調整。其加工量可按下式計算，并參看圖5-1。
